Q35Y-25冲剪机

  • 江苏永华机床制造有限公司(原靖江永华机床制造有限公司)是生产各类锻压机械设备的专业生产厂商,主要生产系列系列液压联合冲剪机、系列机械联合冲剪机、系列液压摆式剪板机、系列液压板料折弯机等
  • 咨询热线:13901425075
  • 产品详情

  • 联系我们

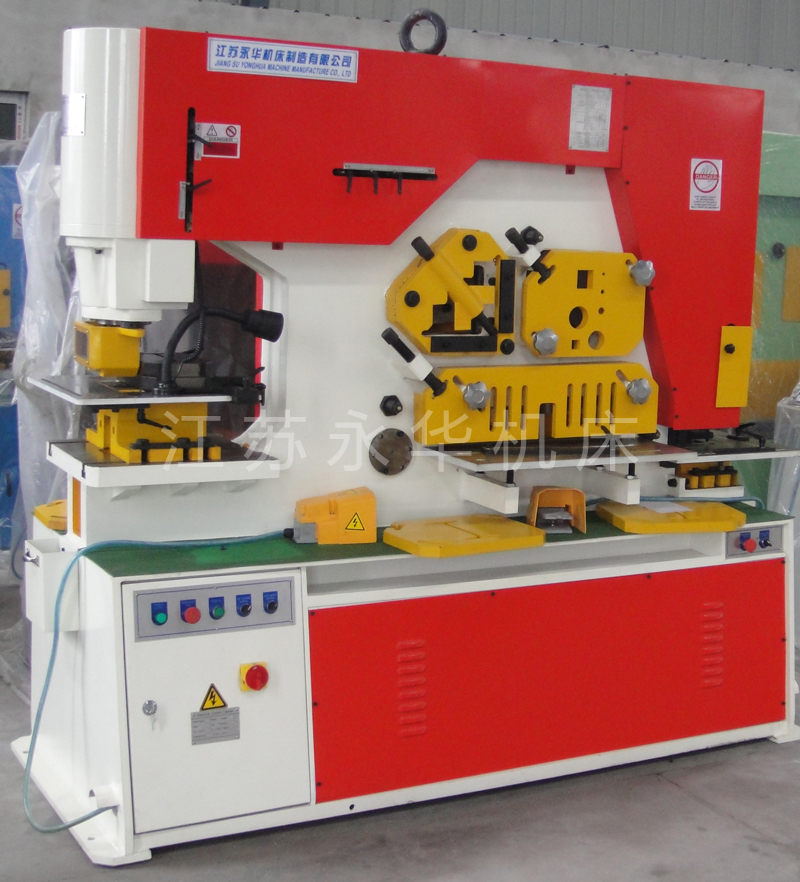

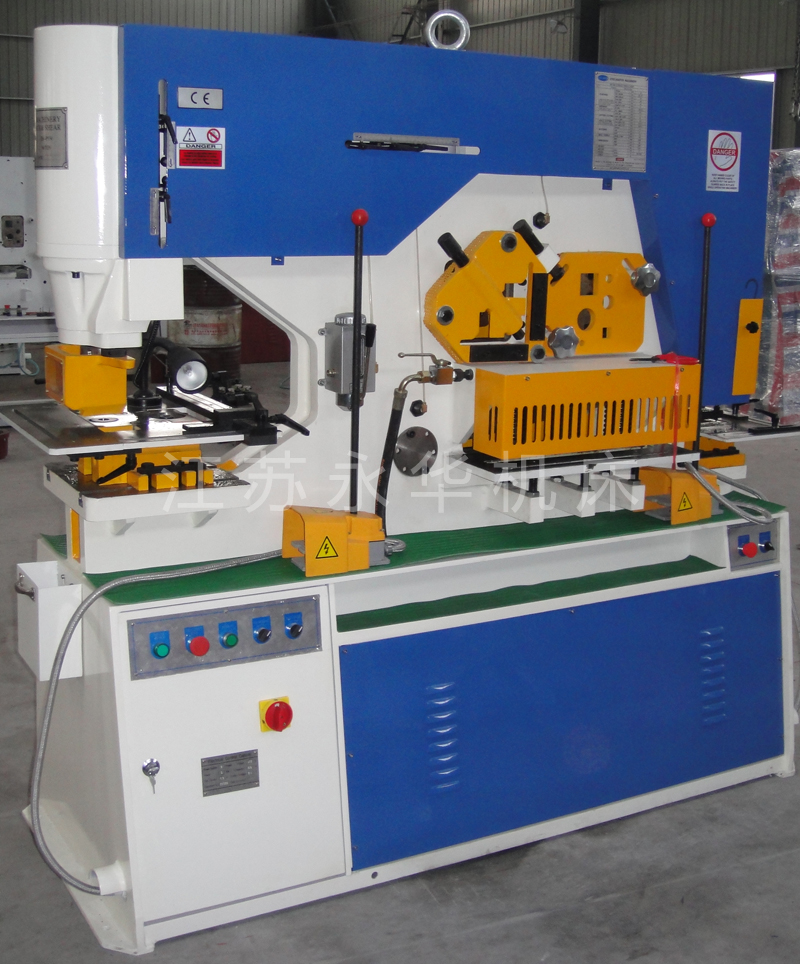

产品名称:Q35Y系列液压联合冲剪机(可选择双联动)

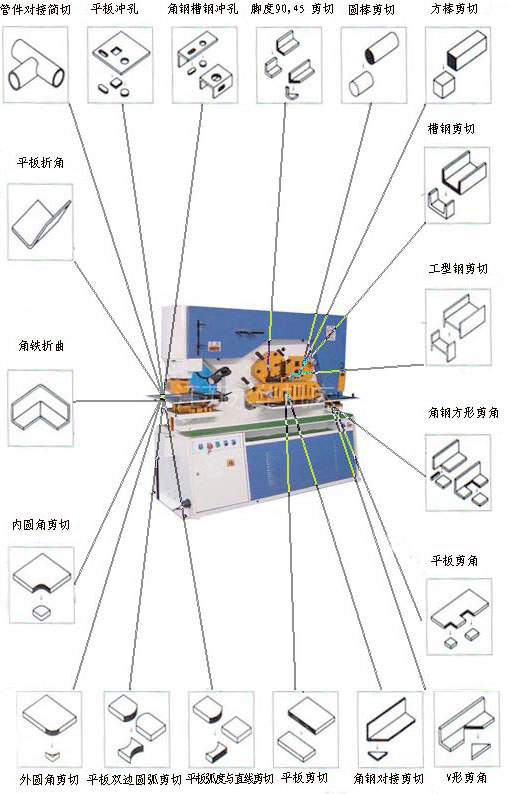

采用液压传动,是目前国内联合冲剪机新产品,同时可提供双联动多功能联合冲剪机,能对板材、方钢、圆钢、角钢、槽钢、工字钢进行剪切、冲孔、模剪,并配备剪切挡料装置

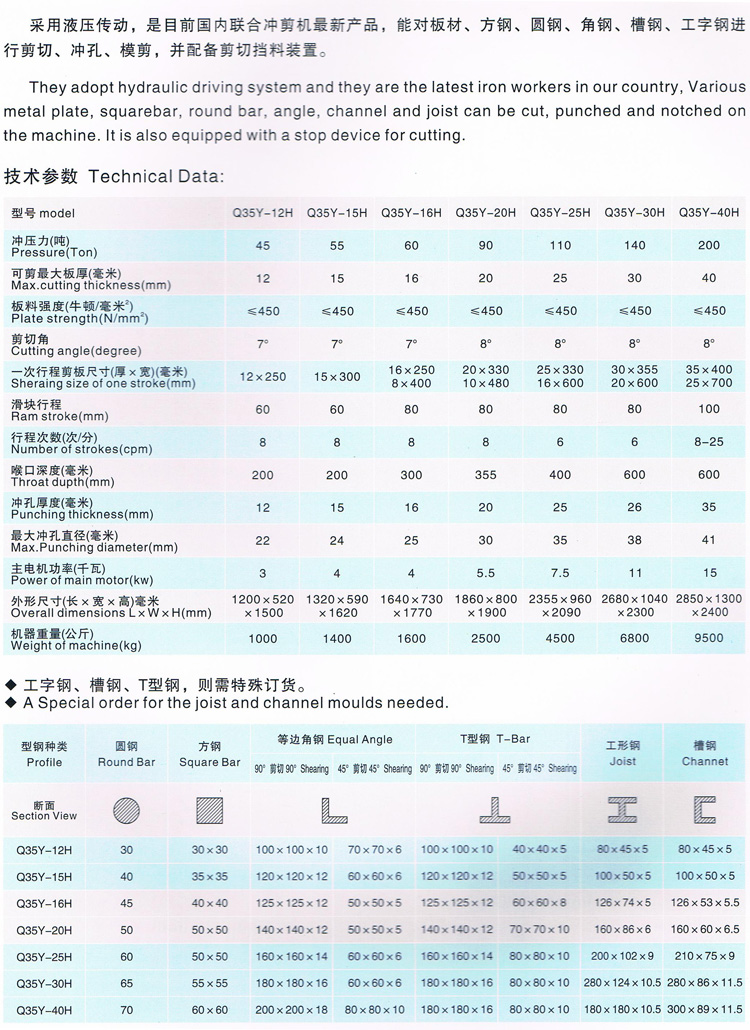

◆技术参数:

型号 Q35Y-12H Q35Y-15H Q35Y-16H Q35Y-20H Q35Y-25H Q35Y-30H Q35Y-40H
冲压力(吨) 45 55 60 90 110 140 200
可剪****板厚(毫米) 12 15 16 20 25 30 40
板料强度(牛顿/毫米2) ≤450 ≤450 ≤450 ≤450 ≤450 ≤450 ≤450
剪切角
一次行程剪板尺寸(厚*宽)(毫米) 12*250 15*300 16*250
8*400
20*330
10*480
25*330
16*600
30*355
20*600
35*400
25*700
滑块行程 60 60 80 80 80 80 100
行程次数(次/分) 8 8 8 8 6 6 8-25
喉口深度(毫米) 200 200 300 355 400 600 600
冲孔厚度(毫米) 12 15 16 20 25 26 35
****冲孔直径(毫米) 22 24 25 30 35 38 41
主电机功率(千瓦) 3 4 4 5.5 7.5 11 15
外形尺寸(长*宽*高)毫米 1200*520*1500 1320*590*1620 1640*730*1770 1860*800*1900 2355*960*2090 2680*1040*2300 2850*1300*2400
机器重量(公斤) 1000 1400 1600 2500 4500 6800 9500
工字钢、槽钢,则需特殊订货。
型钢种类 圆钢 方钢 等边角钢 T型钢 工形钢 槽钢
90°剪切 45°剪切 90°剪切 45°剪切
断 面
Q35Y-12H 30 30*30 100*100*10 70*70*6 100*100*10 40*40*5 80*45*5 80*45*5
Q35Y-15H 40 35*35 120*120*12 60*60*6 120*120*12 50*50*5 100*50*5 100*50*5
Q35Y-16H 45 40*40 125*125*12 50*50*5 125*125*12 60*60*8 126*74*5 126*53*5.5
Q35Y-20H 50 50*50 140*140*12 50*50*5 140*140*12 70*70*10 160*86*6 160*60*6.5
Q35Y-25H 60 50*50 160*160*14 60*60*6 160*160*14 80*80*10 200*102*9 210*75*9
Q35Y-30H 65 55*55 180*180*16 60*60*6 180*180*16 80*80*10 280*124*10.5 280*86*11.5
Q35Y-40H 70 60*60 200*200*18 80*80*10 180*180*16 80*80*10 180*180*10.5 300*89*11.5
